完整的一套導軌滑塊由導軌和滑塊組合而成，所以導軌滑塊的型號又可以分成三種情況。以臺灣上銀(hiwin)品牌為例：

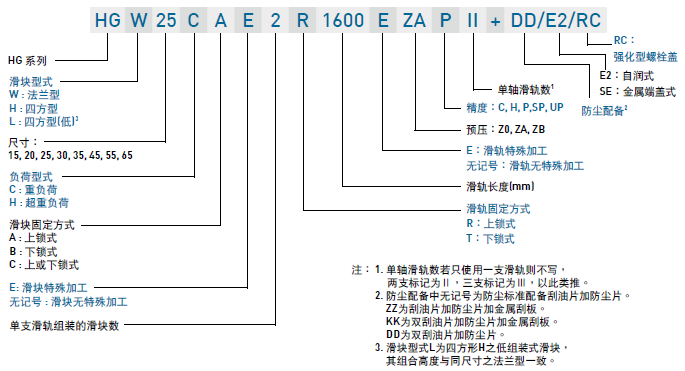

一整套導軌滑塊型號：HGW25CAE2R1600EZAPII+DD/E2/RC
hg ：表示上銀的hg系列導軌滑塊
w ：表示滑塊的形式，或形狀
25 ：表示導軌和滑塊的尺寸標識
c ：表示滑塊的長短標識，在這里c表示標準長度，h表示長度加長型
a ：滑塊上安裝孔的方式
2 ：表示一套導軌滑塊上的滑塊數量
r ：表示導軌安裝孔的方式；一般都是r形式，也是標準型式
1600 ：表示導軌長度
e ：導軌滑塊是否特殊加工；一般都是無記號，表示標準滑塊
za ：表示滑塊預壓量大小，也可看做滑塊在導軌上的松緊度，一般有輕、中、重三種方式
p ：表示導軌滑塊精度；這個精度導軌和滑塊對應的，滑塊是什么精度，導軌也是同樣精度
ⅱ ：表示配對使用；無記號表示單套使用，ⅱ表示2套導軌滑塊配套使用，ⅲ表示3套配套使用
dd/e2/rc ：表示滑塊額外加裝的防塵配件；假如型號沒有這部分，就表示是標準滑塊
平時我們一般看到的型號并沒有這么長，這是因為通常都是標準需求，比如：hgw25ca2r500z0c
就表示是 hg 系列的導軌滑塊；滑塊是 w 法蘭型；尺寸是25；長度是 c 的標準長滑塊；滑塊安裝孔是 a 的形式；一整套的滑塊數量是2；r孔的導軌，長度是500；預壓是 z0 的預壓；導軌滑塊的精度是 c 級。
下面說一下單導軌或單滑塊型號怎么看。

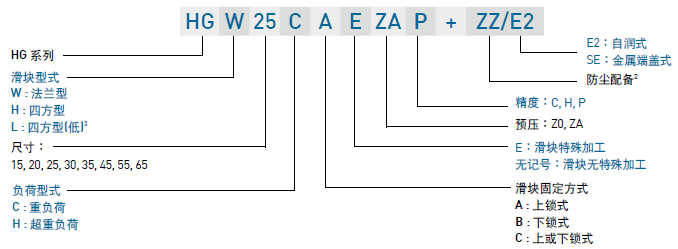

完整單滑塊型號：HGW25CAEZAP+ZZ/E2
hg ：表示上銀的hg系列滑塊
w ：表示滑塊的形式，或形狀
25 ：表示滑塊的尺寸標識
c ：表示滑塊的長短標識，在這里c表示標準長度，h表示長度加長型
a ：滑塊上安裝孔的方式
e ：滑塊是否特殊加工；一般都是無記號，表示標準滑塊
za ：表示滑塊預壓量大小，也可看做滑塊在導軌上的松緊度，一般有輕、中、重三種方式
p ：表示滑塊精度；這個精度導軌和滑塊對應的，滑塊是什么精度，導軌也是同樣精度
zz/ee ：表示滑塊額外加裝的防塵配件；假如型號沒有這部分，就表示是標準滑塊
平時我們一般看到的型號并沒有這么長，這是因為通常都是標準需求，比如：hgw25caz0c
就表示是 hg 系列的滑塊；滑塊是 w 法蘭型；尺寸是25；長度是 c 的標準長滑塊；滑塊安裝孔是 a 的形式；預壓是 z0 的預壓；導軌滑塊的精度是 c 級。

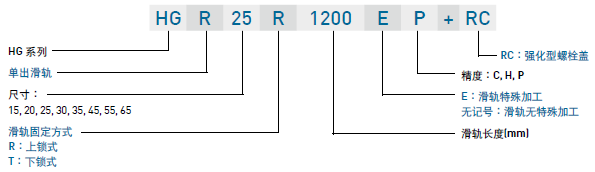

完整單導軌型號：HGR25R1200EP+RC
hg ：hg系列導軌
r ：單出導軌標識，不配滑塊
25 ：導軌尺寸
r ：導軌安裝孔方式
1200 ：導軌長度
e ：導軌是否特殊加工，無記號標識標準件
p ：表示導軌精度
rc ：表示導軌孔螺栓蓋；一般無記號，表示塑料蓋
去掉一些復雜標識，標準件型號可以寫作 hgr25r1200p ，表示hg系列的導軌，25的尺寸，長度是1200，精度是p級。
通過上面三種型號含義解釋，你明白導軌滑塊型號要怎么看了嗎？
